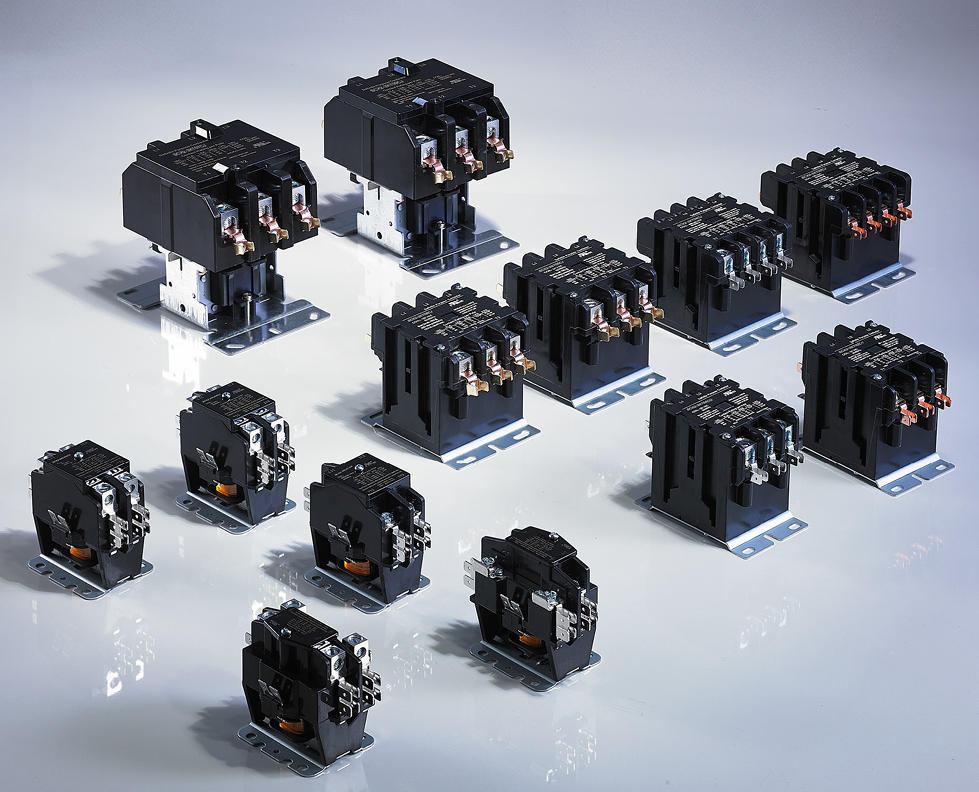

1P магнітні електричні контактори AC 220V для кондиціонера

Діапазон застосування

Контактори спеціального призначення серії SCX2 підходять для комерційного застосування, включаючи кондиціонери повітря, охолодження, резистивне нагрівання. освітлення та багато інших установок, де потрібен недорогий високоефективний контактор. Ці пристрої пропонують гнучкість і розроблені, щоб відповідати або перевищувати

електричні та механічні вимоги, як визначено стандартом UL/CSA на контактори певного призначення.

Номінальні характеристики електричних контактів: 20A-90A

номінальні характеристики електричної котушки: 24-60oV

рейтинг ресурсу, варіанти 100 000 і 250 000 циклів.

Варіанти: 1, 2, 3, 4 полюси підходять для котушок 24, 120, 240 і 480 В змінного струму, широкий діапазон електричних характеристик, гвинт,

з'єднання коробки або натискної пластини Монтажна основа NEMA.

Комплекти кінцевих вимикачів NO/NC.

Терінації 10-32 cre 20, 25 і 30 моделей FLA

Моделі Box Lug-40, 50, 60,75 і 90 FLA

Діапазон температур: від -40°F до +150°F/-40°C до +65°C

Примітка:

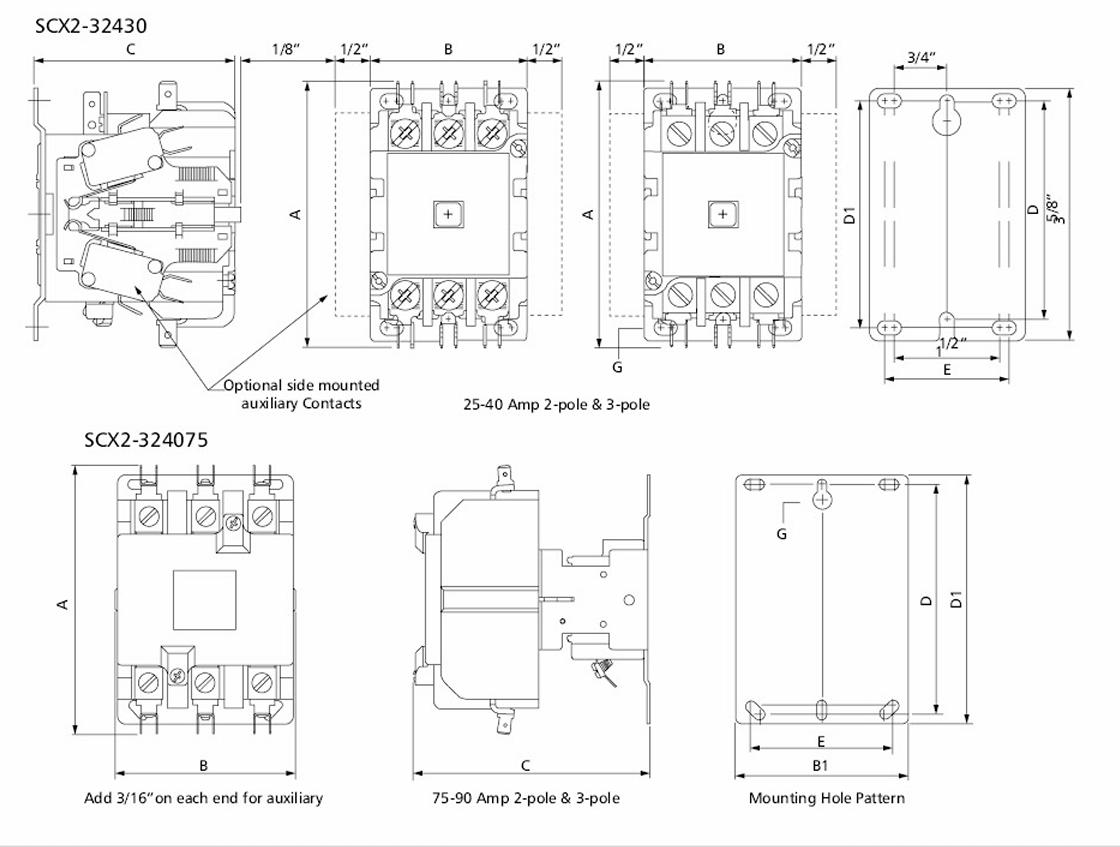

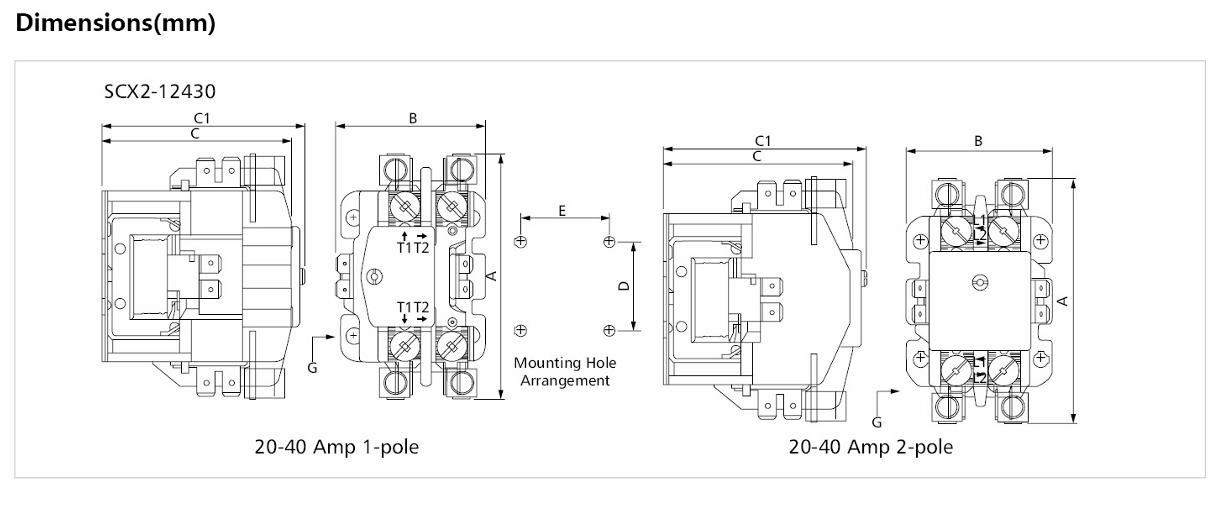

1. Допуск роз’єму електропроводки без зазначених розмірів має відповідати 0,2 мм. 2. Момент замикання гвинта основної схеми для номінального струму 20-40FLA 182 полюсів: ГВИНТИ 22 IN-LBS/LUGS 40 IN-LBS Момент замикання гвинта основної схеми для номінального струму 20-40FLA 384 полюсів і 50-60FLA продукція: 50 IN-LBS Момент фіксації гвинта основної схеми для номінального струму 75-90FLA продукція: 50 IN-LBS

Момент замикання гвинта допоміжного модуля: 10 IN-LBS. Момент замикання гвинта котушки для продуктів з номінальним струмом 20-90FLA: 10 IN-LBS3. Клема гнізда швидкого з’єднання має відповідати стандарту IEC60760 і забезпечувати надійне з’єднання між клемою та вставкою, якщо використовується вставка.
